超声波口罩焊接机

超声波口罩焊接机是利用高频振动波传递到两个需焊接的物体表面,在加压的情况下,使两个物体表面相互摩擦而形成分子层之间的熔合。

口罩上面随处可以看到一些压痕,如封边、耳带、呼气阀处都是超声焊接的。如上图所示,在口罩的生产过程中,我们能直观的了解全塑鼻梁条焊接、折边后焊接、呼吸阀焊接、多层滚焊、耳带焊接,这些其实都是通过超声焊接工艺来完成的。

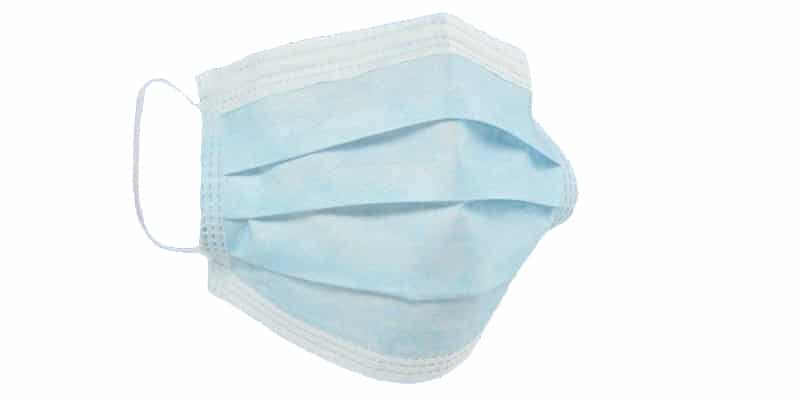

口罩

超声波作用于热塑性的塑料接触面时,会产生每秒几万次的高频振动,这种达到一定振幅的高频振动,通过上焊件把超声能量传送到焊区,由于焊区即两个焊接的交界面处声阻大,因此会产生局部高温。又由于塑料导热性差,一时还不能及时散发,聚集在焊区,致使两个塑料的接触面迅速熔化,加上一定压力后,使其融合成一体。

超声波焊接过程 #

超声波焊接的过程
超声波焊接的过程

当超声波停止作用后,让压力持续几秒钟,使其凝固成型,这样就形成一个坚固的分子链,达到焊接的目的,焊接强度能接近于原材料强度。超声波焊接根据焊接方式的不同,可分为埋植法焊接铆焊法焊接点焊法和成型

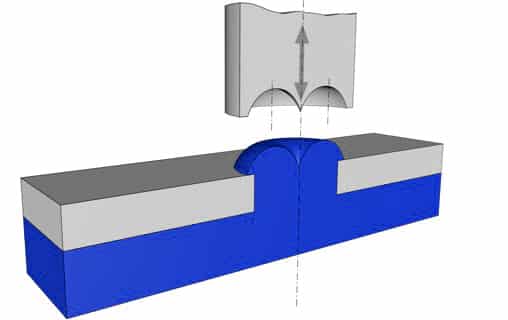

超声波铆焊
超声波铆焊
超声波点焊接
超声波点焊接

超声波焊接使用15 kHz-50kHz的高频振动来熔化和焊接塑料。上下部件压紧,超声振动传递到上下部件连接处,在焊筋处引起交变应力,通过分子之间的摩擦加热并熔化塑料。超声停止,上下部件继续保持压紧直到粘接到一起。

超声波口罩焊接机组成 #

超声波发生器(电源) #

超声波发生器将110VAC或220VAC的电源电流转换为高频高压电信号。HCSONIC超声波发生器具有以下优点:

锁定主共振:所有的超声波系统都有一个主共振(理想的工作共振),此外,还会有二次(虚假的)共振。当电源启动时,HCSONIC超声波发生器会锁定主共振而忽略次级共振。

跟踪主共振:在超声操作过程中,主共振的频率可能会发生偏移。随着电池堆温度的升高,该频率可能会降低(由于内部损耗或负载传递的热量),超声波发生器能够自动地跟踪该频移,继续稳定工作。

自动调整振幅:HCSONIC超声波发生器可以通过控制输出振幅来实现最佳控制,焊接焊接物的厚薄进行调节,保证同一焊接可以焊接普通医用口罩以及KN95专业口罩。

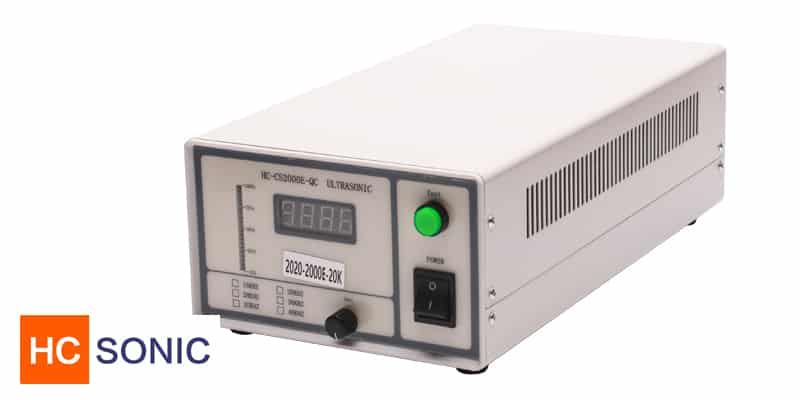

超声波焊接发生器

超声波转换器(换能器) #

超声波换能器利用来自超声波发生器的高频电信号,并将其转换为线性机械运动。这种转换是通过使用压电陶瓷磁盘进行的,该压电陶瓷磁盘在施加电压时会膨胀。用于超声波橡胶切割的换能器是经过特别设计的,可以在中引入和流出空气以进行冷却。

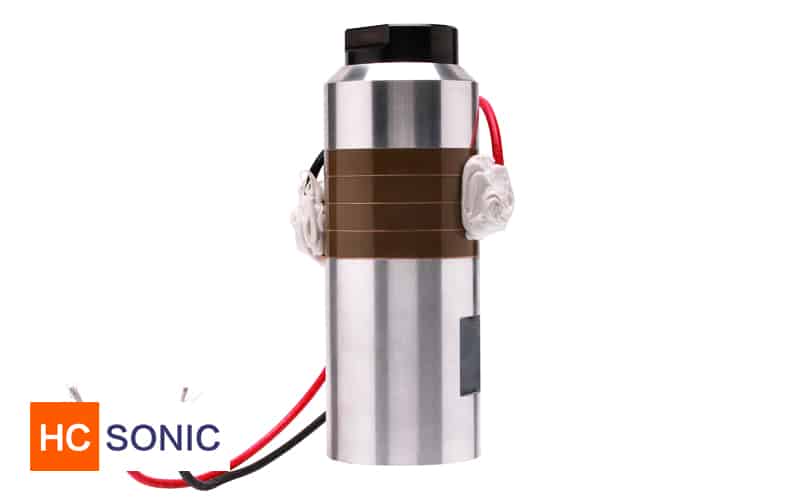

超声波焊接换能器20KHZ

超声波助推器(变幅杆) #

超声波变幅杆是是一个可调谐的部件,可以将换能器线性振动的位移量机械地调节到特定应用所需的水平,以产生最佳的切割性能。超声波变幅杆还提供了一个安全,无振动的位置,可以安装在焊接的设备上或者流水线。

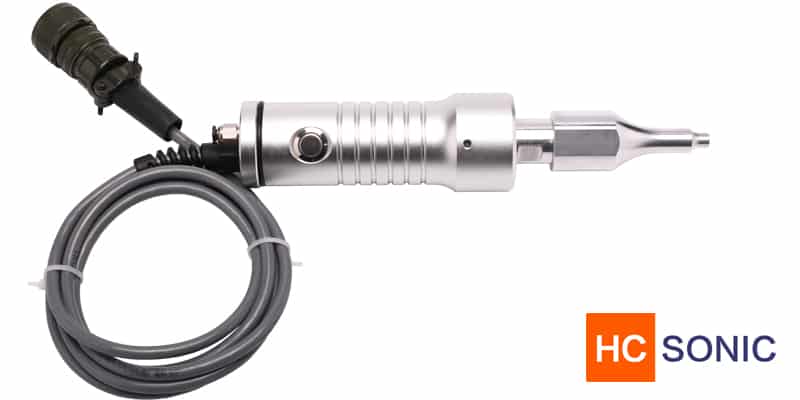

超声波焊头(工具头) #

超声焊接工具头是一种定制工具,设计用于以特定频率振动。这些工具是使用计算机建模技术精心设计的,以实现最佳性能和使用寿命。必须对超声波焊头进行调谐,以匹配系统的频率。此调谐程序需要考虑工具头的质量、长度和几何结构。HCSONIC提供多种配置,每种配置都是针对特定应用而设计的,严格确保长期良好的使用性能。

超声波口罩焊接机(20K)功率:2000W #

20K 超声波口罩焊接机组成
20K 超声波口罩焊接机组成

超声波口罩焊接机(15K)功率:2600W #

15K 超声波口罩焊接机组成
15K 超声波口罩焊接机组成

超声波口罩耳带焊接机(35K) #

超声波耳带焊接机

口罩耳带焊接视频 #

超声波换能器定制 #

同时我们也可以根据客户的需求定制各类超声波换能器,以满足生产的需求。更多关于超声波换能器定制的信息请查看

杭州嘉振超声科技专注于功率超声波换能器及相关材料的开发、设计、定制服务领域,公司具备经验丰富的超声换能器设计工程师及多年的新品开发设计经验,并通过与研究机构的深度合作,形成了系统而规范的技术体系,在开发、测试、性能标定和稳定性等环节上,确保了超声换能器/超声探头的质量。

换能器组装预应力控制设备
换能器组装预应力控制设备
